Confezionatrici orizzontali: i modelli per ogni tipo di prodotto

confezionatrici-orizzontali
A casa, al supermercato, nei negozi: ogni giorno vediamo decine di prodotti confezionati con un film, anche in pezzi più piccoli venduti singolarmente. Quali confezionatrici orizzontali sono più adatte per ogni tipo di prodotto? Chrimax ti risponde con le sue soluzioni innovative.



Ecco gli argomenti che approfondiamo:



Come funziona una confezionatrice orizzontale: il principio HFFS

Una confezionatrice orizzontale è una macchina che forma la confezione, la riempie e la sigilla mentre il prodotto avanza in linea orizzontale. Per questo si parla di tecnologia HFFS, acronimo di Horizontal Form Fill Seal: formatura, riempimento e saldatura in orizzontale. È il principio su cui si basano tutte le confezionatrici flow pack.

Il ciclo di lavoro si svolge in quattro fasi:

  1. I pezzi vengono disposti in fila, a passo costante, sul nastro trasportatore (o bancale di carico), manualmente oppure tramite un sistema di carico automatico.
  2. Il film termosaldante si svolge da una bobina e passa attraverso il tunnel formatore, che lo piega attorno al prodotto creando un tubo continuo di pellicola.
  3. Coppie di ruote saldanti chiudono i lembi del film lungo tutta la lunghezza della confezione, formando la classica “pinna” sul retro del pacco, la cosiddetta “saldatura longitudinale” .
  4. Il gruppo taglia-salda sigilla in un’unica passata la coda di una confezione e la testa della successiva, poi le separa con il coltello.

Il risultato è una confezione chiusa da tre saldature, una longitudinale e due trasversali, nota come confezione “a cuscino” (in inglese pillow pack) per la sua forma morbida e leggermente bombata.



Su questo schema base si innestano le varianti che distinguono un modello dall’altro: la bobina superiore (configurazione standard) o inferiore (versioni top-seal, pensate per prodotti instabili o sfusi), la saldatura a caldo o a freddo, il taglia-salda rotativo o box motion, l’insufflazione di gas inerte (MAP) per allungare la conservazione degli alimenti. Sono proprio queste caratteristiche a determinare quale confezionatrice orizzontale è più adatta a ciascun prodotto.



Confezionamento merendine, figurine, deodoranti per ambienti

Per confezionare questo tipo di prodotti si usa generalmente una macchina confezionatrice orizzontale dotata di nastro trasportatore. I prodotti da confezionare vengono disposti uno di seguito all’altro, per poi condurli verso un film termosaldante che li avvolge completamente, il quale verrà poi chiuso con una saldatura alle due estremità e una longitudinale alla confezione.

Chrimax generalmente suggerisce due tipi di macchine per svolgere questi tipi di operazione.



MAX 40

confezionatrice orizzontale max40

La confezionatrice orizzontale flow pack MAX40 è una macchina elettronica dotata di tre assi servo controllati da driver intelligente. Ideale per la piccola e media produzione, la MAX40 è progettata per soddisfare le esigenze sia dell'industria alimentare che non.

Capacità di produzione: 70 confezioni al minuto
Dimensioni min-max prodotto: 30-150 mm lunghezza; 15-250 mm larghezza; 5-80 mm altezza





GALA

confezionatrice orizzontale gala

La confezionatrice orizzontale flow pack GALA è una macchina a masse rotanti dotata di 4 assi servo controllati da driver intelligente. Questo modello è in grado di confezionare una vasta gamma di prodotti, dal tecnico all'alimentare, ed è l’ideale per il confezionamento di cracker, barrette di cioccolato, merendine, gadget, figurine, ecc.



Capacità di produzione: 100 confezioni al minuto
Dimensioni min-max prodotto: 50-150 mm lunghezza; 15-250 mm larghezza; 5-130 mm altezza





Confezionamento cracker, biscotti, wafer, pane

Per i prodotti da forno il metodo di confezionamento è il medesimo, ma per motivi di conservazione degli alimenti è necessario avere una macchina che aggiunga una miscela di gas inerte all’atmosfera interna alla confezione. Oggi tutto questo è reso possibile dalle confezionatrici orizzontali con atmosfera modificata, l’ultima frontiera nel settore del packaging.

Tutte le nostre confezionatrici orizzontali flow pack possono essere personalizzate aggiungendo gli appositi sistemi per il confezionamento MAP, ma per questo tipo di prodotti in particolare generalmente consigliamo il modello GALA.



GALA

confezionatrice orizzontale gala

Adatta a una produzione medio-alta, la nostra macchina confezionatrice GALA ha un'ampia gamma di accessori e permette il confezionamento con atmosfera modificata grazie a uno spruzzo di miscela di gas inerte (MAP). La sua struttura in acciaio inox garantisce la massima igiene.



Capacità di produzione: 100 confezioni al minuto
Dimensioni min-max prodotto: 50-150 mm lunghezza; 15-250 mm larghezza; 5-130 mm altezza





Confezioni multipack

Le macchine confezionatrici automatiche orizzontali sono ideali anche per avvolgere con un film termosaldante le grandi confezioni “formato famiglia”, mantenendo sempre gli ottimi risultati che offrono con le confezioni più piccole.



PABLO

confezionatrice orizzontale pablo

Il modello di confezionatrice orizzontale flow pack PABLO è particolarmente indicato per il confezionamento di pacchi di grandi dimensioni, grazie al suo portabobina rafforzato, che consente anche di installare apparecchiature opzionali come etichettatrici e marcatori/stampatori, direttamente sul telaio.

Offre una buona soluzione per un’eccellente sigillatura a bassa temperatura e una minore quantità d'aria all’interno delle confezioni. Il modello è adatto anche per il confezionamento in atmosfera modificata.



Capacità di produzione: 160 confezioni al minuto
Dimensioni min-max prodotto: 50-150 mm lunghezza; 15-250 mm larghezza; 5-110 mm altezza





Ego TT

confezionatrice orizzontale ego tt

EGO TT è una confezionatrice orizzontale dotata di 4 motori brushless e 1 asincrono con saldatura di tipo Box Motion ed è ideale per il confezionamento di prodotti a lunga conservazione, tramite l’applicazione di sistemi per l’insufflazione di gas (MAP) o nebulizzatori di aromi.

Tutti i meccanismi di azionamento sono posizionati separati dal processo di confezionamento, al fine di impedire ai residui di lavorazione e dei prodotti, di finire nei meccanismi di azionamento. Il telaio e i pannelli di protezione, removibili, sono interamente realizzati in acciaio inox AISI304 e dotati di serrature a chiave.



Capacità di produzione: 60 confezioni al minuto
Larghezza massima bobina: 800 mm





Confezionamento gelati e ghiaccioli

Per confezionare gelati su stecco, ghiaccioli, coni, sandwich e coppette wafer servono macchine confezionatrici orizzontali rapide, igieniche e compatibili con film a saldatura a freddo. Il prodotto surgelato va incartato appena esce dalla linea di produzione e non deve ricevere calore durante la sigillatura; allo stesso tempo, la macchina lavora in reparti freddi e umidi, dove acciaio inox ed elettronica protetta fanno la differenza.

Per il confezionamento del gelato Chrimax propone principalmente due soluzioni, pensate per volumi produttivi molto diversi.



GEBO

confezionatrice orizzontale gebo

La confezionatrice flow pack GEBO è la più compatta della gamma ed è indicata per piccole e medie produzioni di stecchi, ghiaccioli e monoporzioni. È dotata di 3 motori stepless servo controllati, taglia-salda rotativo e PLC con controllo della temperatura, diagnostica integrata e memorizzazione dei formati, gestibili da un touch screen a colori da 7”.

La struttura a sbalzo in acciaio inox AISI 304 e l’elettronica alloggiata all’interno del telaio, protetta da umidità e infiltrazioni, la rendono adatta agli ambienti umidi tipici dei laboratori di gelateria. Tra gli optional sono disponibili il carico automatico, l’insufflazione di gas, la funzione No product – No bag e il tunnel formatore universale per gestire formati diversi.



Capacità di produzione: fino a 100 confezioni al minuto (in funzione del prodotto e della velocità di carico)
Larghezza massima bobina: 420 mm





MULTIFILE

confezionatrice orizzontale multifile

MULTIFILE è la soluzione di confezionamento multilinea di Chrimax, sviluppata per l’industria del gelato e per produzioni ad alta intensità. È costruita con otto o più file di confezionamento indipendenti: ogni fila può lavorare separatamente dalle altre, così la linea continua a produrre anche quando una corsia è ferma per un cambio film o una regolazione.

Ogni fila confeziona fino a 50 prodotti al minuto: nella configurazione a otto file la macchina arriva quindi fino a 400 pezzi al minuto. Il prodotto viene depositato direttamente sul film, a garanzia di un’elevata igiene, e la saldatura trasversale e longitudinale è pneumatica, con controllo elettronico della pressione. MULTIFILE lavora con film sigillabili a caldo o a freddo e monta un doppio porta bobine da 8+8 bobine per un cambio rapido del materiale. Oltre a stecchi, sandwich, coni e coppette wafer, confeziona anche biscotti, cracker, barrette di cereali, snack e cioccolatini.



Capacità di produzione: fino a 50 prodotti al minuto per fila
File di confezionamento: da 8 in su, indipendenti





Confezionamento ortaggi e frutta

Le confezionatrici orizzontali flow pack sono in grado anche di confezionare gli ortaggi o la frutta senza una vaschetta di supporto. Con una bobina posizionata nella parte inferiore, i prodotti vengono catturati e impacchettati senza alcun rischio di movimenti indesiderati.



FLOW LAGUZ

confezionatrice orizzontale flow laguz

La macchina confezionatrice orizzontale FLOW LAGUZ si distingue dagli altri modelli proprio per queste caratteristiche, ed è quindi l'ideale per impacchettare prodotti sfusi come ortaggi e frutta con estrema facilità. Questo particolare modello di confezionatrice flow pack è inoltre all’avanguardia sotto tutti i punti di vista, a partire dal design e da un lungo elenco di novità sul fronte della connettività e della sicurezza.

La robustezza, la facilità di maneggio, l’affidabilità, la versatilità e la flessibilità nei cambi formato assicurano una perfetta adattabilità della macchina alle necessità di confezionamento, in ciascuna applicazione.

Capacità di produzione: 50 confezioni al minuto
Dimensioni min-max prodotto: 50 mm-infinito lunghezza; 50-320 mm larghezza; 40-160 mm altezza

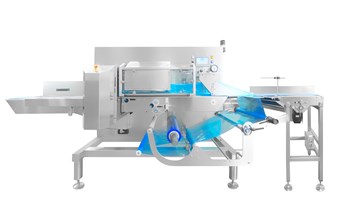

Othala RT

confezionatrice orizzontale othala

OTHALA RT è la versione Top-Seal delle nostre confezionatrici orizzontali con taglia-salda rotante, bobina di film nella parte inferiore della macchina e saldatura longitudinale nella parte superiore del pacco, perfetta per prodotti difficili da trasportare.

Il suo design impedisce ai residui di lavorazione e di prodotto di finire nei meccanismi di azionamento riducendo così i tempi di pulizia, migliorando la vita dei componenti, garantendo le migliori condizioni igieniche e un facile accesso per la manutenzione.

L'alimentazione del prodotto avviene tramite un nastro trasportatore, già fornito con la macchina. È possibile integrare questa confezionatrice con qualsiasi automazione di carico e fine linea, per arrivare a produzioni elevate.



Larghezza massima bobina: 520 mm





Confezionamento alimenti facilmente deperibili

Anche altri prodotti alimentari come carne, formaggio, pollame o simili possono essere confezionati con questa tipologia di confezionatrici.

In questo caso consigliamo di optare per modelli che includono la modalità di confezionamento con atmosfera modificata per prolungare quanto basta la loro shelf life.

Gli alimenti possono essere confezionati con o senza supporto della vaschetta, a seconda delle esigenze aziendali e della tipologia di prodotto.



Qui le confezionatrici automatiche orizzontali che supportano l’insufflazione di gas inerte.



Confezionamento mascherine e prodotti medicali

Tutte le macchine confezionatrici orizzontali presentate in questo articolo sono perfette anche per confezionare prodotti medicali e biomedicali, poiché garantiscono un livello di igiene elevato e realizzano confezioni perfettamente sigillate e sicure.



Vuoi vedere la tua confezione prima di scegliere la macchina? Porta il tuo prodotto e il tuo film: lo confezioniamo davanti a te, sulla confezionatrice orizzontale più adatta.

Prenota una prova



I vantaggi delle confezionatrici orizzontali flow pack

Quando è meglio scegliere delle confezionatrici flowpack per il proprio impianto di produzione?

Generalmente la scelta ricade sulle flow pack quando si vuole ottenere questo tipo di risultati:

  • sicurezza del packaging, perfettamente sigillato;
  • leggerezza e facilità di apertura della confezione, anche senza forbici;
  • una resa estetica migliore rispetto ad altri tipi di confezione;
  • la possibilità di utilizzare qualsiasi film termosaldabile;
  • la possibilità di stampare grafiche direttamente sul film, evitando etichette aggiuntive (e quindi un’ulteriore macchina per applicarle);
  • la scelta tra saldatura a freddo, che preserva la qualità di alimenti sensibili al calore come cioccolato e gelato, e saldatura a caldo tradizionale.



Accessori compatibili

Una confezionatrice orizzontale rende al meglio quando è inserita in una linea completa, dal carico del prodotto fino al fine linea. Per questo Chrimax mette a disposizione una gamma di nastri e accessori compatibili con tutte le sue macchine: nastri elevatori “a Z” per portare i prodotti alla quota di carico, nastri di bypass per deviarli verso linee diverse, nastri di cernita per il controllo visivo da parte dell’operatore, disimpilatori per le vaschette, tavoli rotanti di accumulo a fine linea, pedane di sostegno e taglierine.





Chrimax e il gruppo Tecnovac: dal flow pack alle macchine MAP

Chrimax fa parte del gruppo Tecnovac, azienda di Grassobbio (Bergamo) che da 30 anni progetta e costruisce macchine confezionatrici su misura per il packaging alimentare e non alimentare. Le due realtà sono complementari: Chrimax è specializzata nelle confezionatrici orizzontali flow pack, mentre Tecnovac copre le tecnologie di confezionamento in vaschetta, sottovuoto e riempimento.

Per chi produce, significa avere un unico interlocutore per l’intero reparto di confezionamento: la stessa azienda può affiancare a una confezionatrice orizzontale flow pack le macchine MAP per vaschette, le soluzioni sottovuoto o una linea di riempimento, con assistenza e ricambi coordinati.





Perché scegliere le confezionatrici orizzontali Chrimax?

Chrimax è specializzata nella progettazione e costruzione di confezionatrici orizzontali flow pack e sistemi completi di confezionamento, personalizzati secondo le vostre precise necessità. Creiamo impianti automatici di caricamento e invassoiamento, nonché sistemi di movimentazione e accumulo, adattati agli spazi e ai requisiti specifici di ogni cliente.

Offriamo anche servizi di personalizzazione delle confezionatrici, sviluppate in base alle dimensioni e alle prestazioni richieste. Collaboriamo attivamente con voi per sviluppare soluzioni innovative nel settore del packaging, realizzate sotto la supervisione di esperti di alto livello e conformi agli standard di qualità internazionali.



I nostri principali punti di forza includono:

  • Qualità a prezzi competitivi: manteniamo i costi bassi senza compromettere l'affidabilità.
  • Rapidità nelle consegne: solo 60 giorni dalla progettazione alla consegna.
  • Affidabilità e longevità: le nostre macchine hanno una durata media superiore ai 25 anni.
  • Assistenza continua: disponibile 24 ore su 24, 7 giorni su 7, per eliminare qualsiasi interruzione di produzione.
